WG20 - Eine neue Generation
von Getriebemotoren
Neu: Produkterweiterung bis zu 1550Nm

Kompakt

Effizient

Robust

Zuverlässig

Amazing

Features

Ihre Ansprüche – unser Know-how

WG20 ist das erste Getriebemotorenprogramm, das komplett im Hause WEG entwickelt wurde.

Es besteht aus Stirnrad-, Flach- und Kegelstirnradgetrieben mit Drehmomenten zwischen 50 und 1550 Nm. Sie überzeugen bereits zweistufig durch einen großen Übersetzungsbereich und erzielen dank des durchdachten Designs hohe Wirkungsgrade. Die leichten und gleichzeitig robusten Aluminiumgehäuse machen die Produkte der WG20-Reihe zu vielseitig einsetzbaren und zuverlässigen Getriebemotoren für eine große Bandbreite an Anwendungen.

Hocheffizient

Die Getriebe sind in einem großen Übersetzungsbereich zweistufig ausgeführt, wodurch sie hohe Wirkungsgrade erzielen. Außerdem weisen die Produkte der WG20-Reihe nur äußerst geringe Verlustenergie auf. Dies wird zum einen durch kleine Umfangsgeschwindigkeiten in der Eintriebsstufe und zum anderen durch eine Verringerung der Planschverluste aufgrund der optimierten Schmierstoffmenge erreicht. Diese Eigenschaften wirken sich auch positiv auf die Lebensdauer der Getriebe aus. Unter normalen Einsatzbedingungen sind die Getriebemotoren bis 600 Nm wartungsfrei und lebensdauergeschmiert.

Marktkonform

Für maximale Anwenderfreundlichkeit wurden die Gehäuse der neuen Getriebereihe marktkonform gestaltet. Das Design entspricht in den entscheidenden Anschlussmaßen den am Markt etablierten Vorgaben und ermöglicht so eine direkte Austauschbarkeit. WG20-Getriebemotoren sind daher nicht nur für den Einsatz in neuen Anwendungen geeignet, sondern können als Ersatz oder zur Optimierung auch ohne Probleme in bestehende Anlagen integriert werden.

Designoptimiert

Bei der Gestaltung der neuen Getriebereihe legten die Entwickler besonderes Augenmerk auf die robuste Konstruktion der Gehäuse und setzten bei den Größen bis 600 Nm auf die Verwendung von leichtem Aluminium. Das in der Fertigung eingesetzte Druckgussverfahren hat nicht nur den Vorteil einer glatten Oberfläche, die für hygienisch anspruchsvolle Anwendungen geeignet ist, sondern besitzt auch eine hohe Wärmeleitfähigkeit. Verstärkt wird diese Eigenschaft zusätzlich durch das Gehäusedesign. Die intelligent konzipierte Oberfläche begünstigt nämlich die Wärmeableitung aus dem Getriebeinneren und trägt so zu einem effizienteren Betrieb und einer längeren Lebensdauer bei.
Die Getriebe ab 800 Nm sind in Blockgehäuse-Bauweise gefertigt und bestehen aus Grauguss. Dadurch sind sie besonders robust und verwindungssteif.

Geräuschreduziert

Die Getriebe der WG20-Reihe zeichnen sich durch hohe Laufruhe aus. Die Verwendung hochwertiger Komponenten, die fast ausschließlich aus eigener Herstellung stammen und optimal ineinander greifen, garantiert von Grund auf einen geräuscharmen Betrieb. Auch der flexible Zahnradbaukasten trägt zur Reduktion der Geräuschentwicklung bei. Durch das klein gehaltene Motorritzel ergeben sich geringere Umfangsgeschwindigkeiten in der ersten Stufe und eine verminderte Geräuschentwicklung.

Modular

Besonderer Vorteil der modularen Getriebeanbaumotoren ist das Baukastensystem, mit dem sich die Standardausführung vielseitig erweitern und entsprechend der Kundenwünsche anpassen lässt. Als Motormodule erhältlich sind unter anderem Brems- und Doppelbremssysteme, Fremdlüftung, erweiterte Anschlusskastensysteme, Gebersysteme innerhalb oder außerhalb der Lüfterhaube, Rücklaufsperre, Schutzdach und Handrad.


Ihre Vorteile

Ein Getriebemotor für die ganze Welt

  • Marktkonforme Anschlussmaße
  • Umschaltbar auf unterschiedliche Weltspannungen
  • Zertifizierungen für internationale Märkte

Durchdachtes Design für mehr Effizienz

  • Weiter Drehzahlbereich
  • Hoher Wirkungsgrad
  • Niedriger Geräuschpegel
  • Optimierte Ölfüllmenge
  • Wartungsfrei und lebensdauergeschmiert bis 600 Nm
  • Qualitativ hochwertige Bauteile und Betriebsmittel
  • Motoren bis Effizienzklasse IE4

Umfangreiche Ausstattung für mehr Flexibilität

  • Erweiterung durch verschiedene Motormodule
  • Temperaturüberwachung ohne Zusatzkosten
  • Schutzart IP55 in der Standardausführung
  • Umschaltung auf 100/120 Hz-Kennlinie im Frequenzumrichterbetrieb bis Motorbaugröße 132

Das optimale Programm für weniger Kosten

  • Reduktion der Betriebskosten für Anlagenbetreiber
  • Durch marktkonforme Anschlussmaße einfache Austauschbarkeit ohne Umbau der Anlage
  • Geringe Wartungskosten
  • Flexibilität und Ersparnis für Einkauf, Technik und Lagerhaltung

Ein Unternehmen für mehr Service

  • Komplette Antriebslösungen aus dem Hause WEG
  • Weltweite WEG-Niederlassungen und Vertriebspartner
  • Kurze Lieferzeiten
  • Innovativer Produktkonfigurator

Stirnradgetriebemotoren C

Die Stirnradgetriebe sind in sieben Gehäusegrößen für Nenndrehmomente von 50 bis 1550 Nm erhältlich und stehen sowohl als Fuß- als auch als Flanschausführung zur Verfügung. Während die beiden kleineren Getriebe (C00 und C01) mit nur zwei Stufen ihr volles Potential ausspielen können, gibt es für Anwendungen im höheren Drehmomentbereich die Größen C03 bis C08 in zwei – oder dreistufiger Variante..



C00

C01

C03

C05

C06

C07

C08

Nenndrehmoment

[Nm]

50

85

200

400

600

820

1550

Stufenzahl


2-stufig

2-stufig

2-/3-stufig

2-/3-stufig

2-/3-stufig

2-/3-stufig

2-/3-stufig

Übersetzungsbereich


2,44 - 47,44

3,09 - 66,5

3,34 - 286,32

3,83 - 328,43

3,73 - 375,71

5,30 - 351,33

5,12 - 368,94

Drehzahlbereich bei 1400 U/min 50Hz

[U/min]

29 - 573

21 - 453

4 - 419

4 - 365

3 - 375

4 - 264

4 - 274

Leistungsbereich

[kW]

0,12 - 0,75

0,12 - 1,5

0,12 - 3

0,12 - 7,5

0,12 - 7,5

0,12 - 15

0,18 - 22

Abtriebswelle/Ø-Hohlwelle

[mm]

20 x 40

20 x 40

25 x 50

30 x 60
35 x 70

35 x 70

40 x 80

50 x 100

Abtriebsflansch IEC

[mm]

120/140/160

120/140/160

140/160/200

160/200/250

200/250

250/300

300/350

Abtriebsflansch IEC



Aluminium

Grauguss

Fuß

Flansch


Flachgetriebemotoren F

Die Flachgetriebe eignen sich aufgrund ihres konstruktiven Designs besonders für Anwendungen in der Fördertechnik. Alle sechs Baugrößen können entweder mit Hohlwelle, Abtriebswelle, Anbauflansch und Schrumpfscheibe ausgeführt werden. Der Übersetzungsbereich der Getriebegrößen F04 bis F07 ist durch eine dritte Zahnradstufe erweiterbar.



F02

F03

F04

F05

F06

F07

Nenndrehmoment

[Nm]

130

220

400

600

820

1550

Stufenzahl


2-stufig

2-stufig

2-/3-stufig

2-/3-stufig

2-/3-stufig

2-/3-stufig

Übersetzungsbereich


3,93 - 97,85

3,85 - 70,17

4,42 - 422,98

5,17 - 487,67

4,41 - 412,64

4,29 - 305,42

Drehzahlbereich bei 1400 U/min 50Hz

[U/min]

14 - 356

20 - 363

3 - 316

3 - 271

3 - 317

5 - 327

Leistungsbereich

[kW]

0,12 - 1,5

0,12 - 3

0,12 - 3

0,12 - 5,5

0,12 - 15

0,12 - 15

Abtriebswelle/Ø-Hohlwelle

[mm]

25 x 50 / 25

25 x 50 / 30

30 x 60 / 35

35 x 70 / 40

40 x 80 / 40

50 x 100 / 50

Abtriebsflansch IEC

[mm]

160

160

200

250

250

300

Gehäusematerial



Aluminium

Grauguss

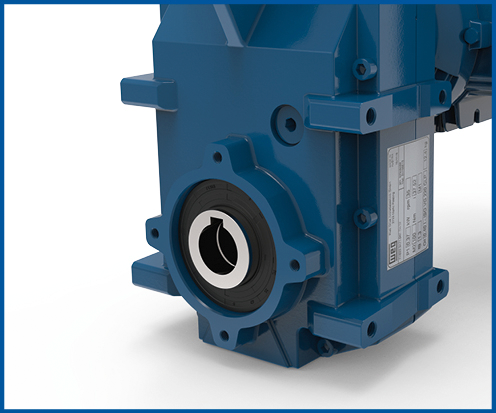

Hohlwelle

Abtriebswelle

Flansch

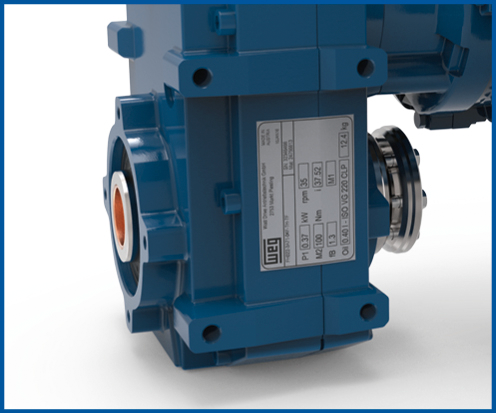

Schrumpfscheibe



Kegelstirnradgetriebemotoren K

Kegelstirnradgetriebe sind für eine Vielzahl an Anwendungen geeignet. Das zweistufige Grunddesign wird ab 200 Nm um eine dritte Zahnradstufe erweitert. K-Getriebe können außerdem mit Hohlwelle, Abtriebswelle, Schrumpfscheibe, Drehmomentstütze und Anbauflansch ausgestattet werden.



K02

K03

K04

K05

K06

K07

Nenndrehmoment

[Nm]

110

200

400

600

820

1550

Stufenzahl


2-stufig

3-stufig

3-stufig

3-stufig

3-stufig

3-stufig

Übersetzungsbereich


3,82 - 68,88

4,17 - 217,88

5,05 - 277,79

4,27 - 245,7

4.94 - 198

7.91 - 256.14

Drehzahlbereich bei 1400 U/min 50Hz

[U/min]

20 - 366

6 - 335

5 - 277

5 - 327

7 - 283

6 - 177

Leistungsbereich

[kW]

0,12 - 1,5

0,12 - 3

0,12 - 4

0,12 - 5,5

0.18 - 7.5

0.25 - 15

Abtriebswelle/Ø-Hohlwelle

[mm]

25 x 50 / 25

25 x 50 / 30

30 x 60 / 35

35 x 70 / 40

40 x 80 / 40

50 x 100 / 50

Abtriebsflansch IEC

[mm]

160

160

200

250

250

300

Gehäusematerial



Aluminium

Grauguss

Hohlwelle

Abtriebswelle

Flansch

Schrumpfscheibe und Drehmomentstütze
